Hocheffizientes OFDM Daten-Modem für
Wireless und drahtgebundene Kommunikation
Unser embedded Modem basiert auf einem hocheffizienten C-OFDM-Modem mit einer Datenrate von bis zu 10bits/Hz/Sec und kann in Kabel- und Wireless-Anwendungen eingesetzt werden.
Es findet Anwendung in Funklinks, Verbindungen über 2/4-Draht, Coax-Kabel, Stromleitungen, Unterseekabeln, Klingeldraht und sogar Stacheldraht, also insbesondere in bestehender Infrastruktur. Unser Modem bietet viel kürzere Synchronierungszeiten, einen höheren Datendurchsatz pro Bandbreite und größere Flexibilität als übliche G3 PLC Modems.
Mit entsprechender Bandbreite für Video, Audio und Daten lassen sich ad-hoc Verbindungen im Katastrophenfall, permanente Verbindungen für industrielle, Telemetrie- und Überwachungsanwendungen sowie Wide Area Networks (WAN) realisieren.
Drahtgebundenes OFDM-Modem

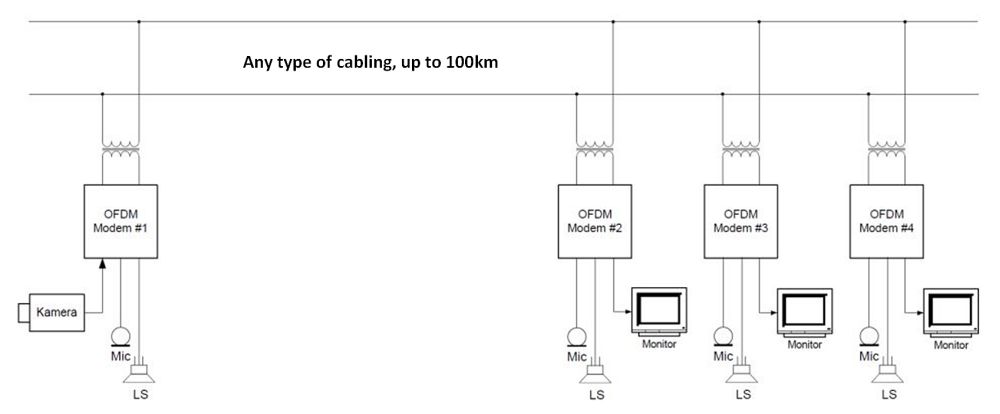

Bei drahtgebundenen Systemen (Verkaufsstellen, Zugangskontrollen) lassen sich z.B. in bestehenden Installationen analoge Türsprecheinrichtungen durch digitale ersetzen und gleichzeitig die Funktionalität (full-duplex Voice-, Video- und Datenverbindung) verbessern. Andere Anwendungen finden sich z.B. im Katastrophenschutz, in der Ölindustrie, in der Landwirtschaft und bei erneuerbaren Energien.
Der bewährte, außerordentlich robuste Modem-Algorithmus ist für zahlreiche Signalprozessoren (DSP) erhältlich, z.B. SHARC, Blackfin und TMS320C6000.
Passende Hardware, basierend auf SHARC in Verbindung mit oder ohne FPGA ist für die Einbindung in Zielanwendungen erhältlich. Außerdem ist das Modem als Objectcode für SHARC und andere DSP erhältlich.
Funklink mit OFDM-Modem (Software Defined Radio)
Ein Funklink besteht aus zwei identischen Baugruppen, wobei z.B. eine Baugruppe eine Verbindung zum lokalen Netzwerk (LAN) verbunden ist, die andere bis zu 50km entfernt einen komplett transparenten Zugang zum Internet ermöglicht. Man kann hierbei ohne Einschränkung von einem virtuellen Netzwerkkabel sprechen. Bei einer Bandbreite der Luftschnittstelle von 800kHz sind Datenraten von bis zu 8Mbps möglich, bei höheren Bandbreiten entsprechend mehr. Auch Point-to-Multipoint-Anwendungen sind mit der hier vorgestellten Technologie realisierbar. Technisch handelt es sich um ein Software Defined Radio (SDR), das sich vor allem für Datenkommunikation in Gebieten mit schlechter Infrastruktur, für ad-hoc Awendungen wie im Katastrophenfall eignet.
Wichtige technische Daten sind in der folgenden Tabelle zu finden, ein komplettes Datenblatt steht hier zum Download bereit.
| TECHNICAL DATA | Wireless or Wired Link |
| Modulation | C-OFDM multi-carrier modulation, QAM-4 to QAM-4096 with up to 100 sub-carriers |
| Coding | 4D-Trellis Coded Modulation with Trellis Shaping and external FEC (Reed-Solomon) |
| Transmission Modes | FDD, TDD, Simplex, Half Duplex |
| Firmware Variants | Point-to-Point stationary, Point-to-Point und Point-to-Multipoint |
| Operating Band (wireless) | Any frequency from 10kHz to 1000 MHz, configurable duplex spacing |
| Channel Bandwidth/Spacing | 3,125 kHz, 6,25 kHz, 12,5 kHz, 25 kHz, 50 kHz, 100 kHz, 200 kHz, 400 kHz, 800kHz |
| Achievable Data Rates | up to 2048 kbps @ 200kHz bandwidth |
| Operating Range (SDR) | up to 50 km (typical Point-to-Point with directional antennas, 500mW), 100 km across low-loss cable (<1dB/km) |
Embedded OFDM Socket Modem für
Video-, Intercom- und Sicherheitsanwendungen - cOSMo Lite

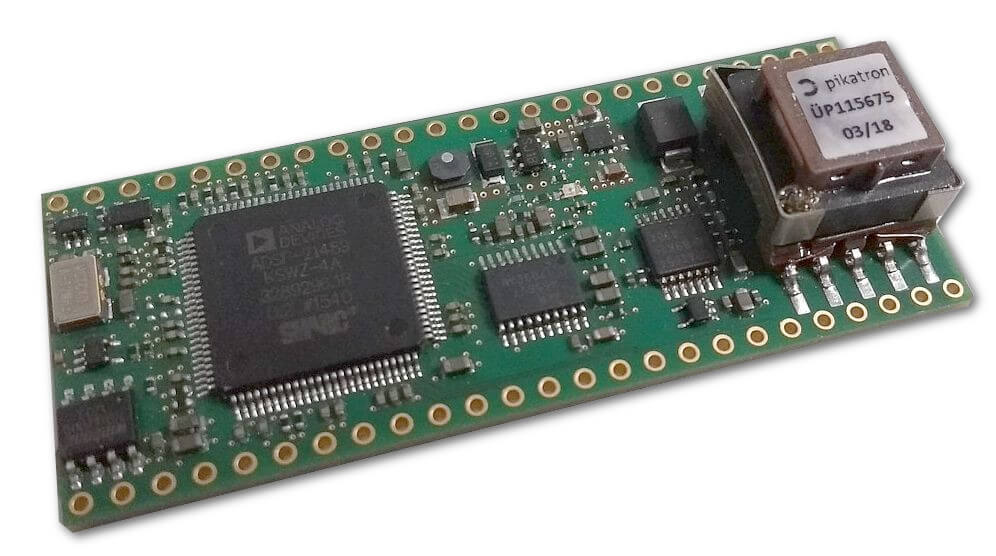

cOSMo Lite ist ein preiswertes OFDM-Socketmodem für robuste Datenübertragung in vernetzten Embedded Systemen. Es eignet sich besonders für den Einsatz in schwierigen Infrastrukturen, wobei besonders die kurze Sychronisationszeiten (<< 1 Sekunde) und hohen Datenrate von bis zu 1 Mbps über Zweidraht-, Strom- und Koax-Leitungen über mehrere Kilometer Strecke möglich sind. Anderes als unser cOSMo-Modem hat cOSMo Lite kein FPGA, wodurch Kosten und Größe reduziert werden konnten.
Anwendungen
In Point-to-Point- (PtP) oder Point-to-Multipoint-Topologien (PtmP) kann das cOSMo-Lite-Modem z.B. in Türsprecheinrichtungen, in Industrieanlagen, in der Landwirtschaft, in IoT-Anwendungen oder im Bereich erneuerbare Energien eingesetzt. Neben einer UART-Schnittstelle kann ein Host-Controller das Modem über SPI, I²C, SSI oder GPIO-Pins steuern. Der Einsatz einer Kamera bzw. eines Display ist hiermit möglich. Außerdem hat das cOSMo-Lite-Modul eine monaurale Audioschnittstelle, die für den Einsatz in Intercoms geeignet ist. Die erzielbare Datenrate reicht aus, um z.B. einen HD-Video-Stream zusammen mit einem full-duplex Audiosignal zu übertragen.
Hardware und Modem-Software sind in der beschriebenen Form als Modul oder als Lizenz für die direkte Integration ins Zielsystem verfügbar.
Weitere Informationen entnehmen Sie bitte dem Datenblatt
cOSMo - Universelles OFDM-Socket-Modem für
hohe Datenraten

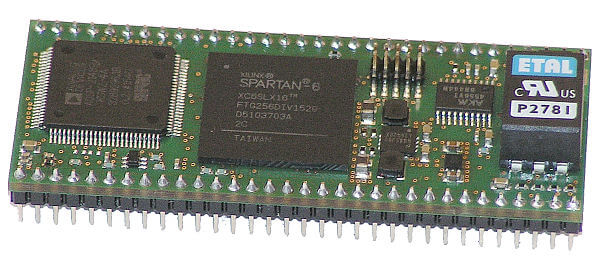

cOSMo ist ein universelles Socket-Modem auf DSP-Basis für Point-to-Point und Point-to-Multipoint 2-Draht- oder Funkübertragung von Sprache, Bild und Daten. cOSMo basiert auf proprietärer OFDM-Technologie und erlaubt transparente Verbindungen zwischen Endpunkten, die z.B. aus UART, SPI-, Ethernet- oder anderen Datenschnittstellen bestehen können. Ein Spartan-6 FPGA kann für Forward Error Correction (FEC), Verschlüsselung, Datenkompression, Sprachkodierung sowie für den Anschluss von Digitalkameras, Displays, und anderen Peripheriegeräten verwendet werden.
Die patentierte Technologie, auf der cOSMo basiert, ist auch als lizenzierbarer Code oder Hardware für Heimautomation, Powerline-, Imaging-, Interkom- und Sicherheitsanwendungen erhältlich. cOSMo bietet Datenraten nahe der theoretischen Grenze (> 10 bit/s/Hz) und verkraftet lineare Verzerrungen ebenso wie Impulsrauschen, plötzliche Phasen- und Pegeländerungen, Frequenzverschiebungen und kurzzeitige Leitungsunterbrechungen.
Bei über doppelt so hoher Datenrate wie gewöhnliche OFDM-Modems können bestehende Infrastrukturen, z.B. in Türsprecheinrichtungen, vollständig digitalisiert und dabei neue Komfortmerkmale implementiert werden.
Mögliche Anwendungen finden sich in den Bereichen Satellitentelefonie, Datenkommunikation, Smart Metering, Heimautomation, Katastrophenschutz etc.
Das cOSMo OFDM-Modem eignet sich als modulare Komponente für alle embedded Anwendungen, in denen bestehende oder leicht zu installierende Übertragungsmedien genutzt werden sollen, z.B. Hausinstallationen mit Klingeldraht. Durch seine Robustheit eignet sich das Modem besonders unter kritischen Bedingungen, bei denen es auf hohe Daten- und Betriebssicherheit ankommt.
Das cOSMo OFDM-Modem ermöglicht die Einrichtung digitaler Kommunikationwege unter erschwerten Bedingungen und mit einfachsten Mitteln. Selbst über Zaunanlagen oder Klingeldraht können robuste Datenverbindungen realisiert werden. So können z.B. Türsprecheinrichtungen in bestehenden Installationen mit neuen Komfortmerkmalen ausgestattet werden. Auch können über einfachen Klingeldraht hochwertige Datenverbindungen schnell und sicher eingerichtet werden. Mit Hilfe eines externen Funkgerätes sind die Anwendungen von cOSMo z.B. im Katastropheneinsatz oder zur Anbindung weit entfernter Internetnutzer möglich.
